產品簡介
機械過濾器系列產品為鋼制圓型罐體，采用壓力式過濾，以纖維球?yàn)闉V料。本產品具有過濾速度高、處理量大、處理效果好、占地面積少等優點。適用于各種行業廢水生物處理后的直接過濾、廢水回用、深度處理預處理、工業給水及游泳池循環水處理。在進水SS不大于80mg/L時可保證出水SS小于5mg/L。
工作原理
纖維球?yàn)V料以其極大的比表面積和空隙率使懸浮顆粒產生拉觸凝聚作用，水中懸浮顆粒被粘附、截流于濾料層，因其濾料呈柔性、孔隙可變，在過濾過程中，濾床橫斷面空隙率均勻性和縱斷面的合理梯度變化確保了高速過濾和高精度過濾得以同時實現。
產品特點
柔性介質，能壓縮，易還原；
理想濾層，上疏松，下致密；
比重適中，易反洗； 可實現高濾速、高精度的過濾；
對大分子有機物、病毒、細菌、膠體、鐵等雜質有一定的去除作用；
反沖洗耗水率低（約1%），運行費用省；
控制可采用手動控制和自動控制兩種方式，
技術性能
|
性能項目 |
具體指標 |
性能項目 |
具體指標 |
|
單臺處理能力 |
15-210m3/h |
懸浮物去除率 |
85-96% |
|
過濾速度 |
30m/h |
反洗強度 |
0.5m3/min.m2 |
|
設計壓力 |
0.6Mpa |
反洗歷時 |
20-30min |
|
阻力系數 |
串聯≤0.3Mpa |
周期反洗水量比 |
1-3% |
|
并聯≤0.15Mpa |
|
工作周期 |
8-48h |
截泥污量 |
6-20kg/m2 |
|
粗濾（單臺并聯） |
進水SS≤100mg/L,出水SS≤10mg/L，10微米粒徑去除率≥95% |
|
精濾（單臺并聯） |
進水SS≤20mg/L,出水SS≤2mg/L，5微米粒徑去除率≥96% |
|
二級串聯 |
進水SS≤100mg/L,出水SS≤2mg/L，5微米粒徑去除率≥96% |

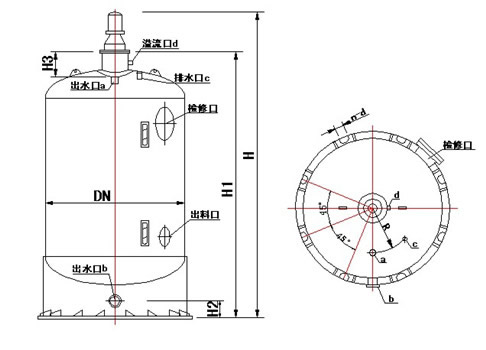

單臺過濾器外形結構
單臺過濾器技術參數
|
型號 |
處理水量
（T/H） |
功率
（KW） |
a過濾進水反洗出水 |
b過濾進水反洗出水 |
c排氣 |
d溢流 |
|
YLP-800 |
15 |
4 |
DN50 |
DN50 |
DN32 |
20 |
|
YLP-1000 |
20 |
4 |
DN65 |
DN65 |
DN32 |
20 |
|
YLP-1200 |
30 |
4 |
DN80 |
DN80 |
DN32 |
20 |
|
YLP-1600 |
60 |
7.5 |
DN100 |
DN100 |
DN32 |
20 |
|
YLP-2000 |
90 |
11 |
DN125 |
DN125 |
DN32 |
20 |
|
YLP-2400 |
130 |
18.5 |
DN150 |
DN150 |
DN40 |
20 |
|
YLP-2600 |
160 |
18.5 |
DN150 |
DN150 |
DN40 |
20 |
|
YLP-2800 |
180 |
18.5 |
DN200 |
DN200 |
DN40 |
20 |
|
YLP-3000 |
210 |
18.5 |
DN200 |
DN200 |
DN40 |
20 |
單臺過濾器外形尺寸
|
型號 |
DN |
H |
H1 |
H2 |
H3 |
Φ |
R |
n-d |
|
YLP-800 |
800 |
3597 |
2866 |
250 |
420 |
1000 |
300 |
4-18 |
|
YLP-1000 |
1000 |
3764 |
3000 |
220 |
450 |
1240 |
300 |
4-18 |
|
YLP-1200 |
1200 |
4098 |
3280 |
220 |
480 |
1432 |
300 |
4-22 |
|
YLP-1600 |
1600 |
4364 |
3480 |
200 |
480 |
1850 |
450 |
4-22 |
|
YLP-2000 |
2000 |
4629 |
3645 |
210 |
450 |
2100 |
500 |
8-30 |
|
YLP-2400 |
2400 |
5137 |
3970 |
210 |
500 |
2500 |
500 |
8-30 |
|
YLP-2600 |
2600 |
5282 |
4070 |
200 |
520 |
2700 |
500 |
8-36 |
|
YLP-2800 |
2800 |
5407 |
4170 |
200 |
530 |
2900 |
500 |
8-36 |
|
YLP-3000 |
3000 |
5507 |
4270 |
200 |
550 |
3100 |
600 |
8-36 |

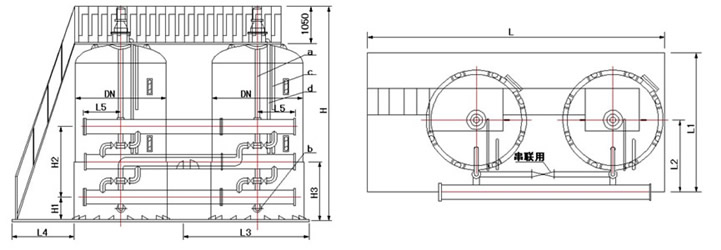

串聯、并聯自動（手動）YLGX型旁濾器系統外形結構
串聯自動（手動）YLGX型旁濾器系統外形尺寸
|
DN |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
H |
H1 |
H2 |
H3 |
自重
W |
|
800 |
3100 |
1360 |
780 |
1200 |
700 |
533 |
3848 |
420 |
720 |
780 |
3280 |
|
1000 |
3390 |
1420 |
840 |
1320 |
750 |
603 |
3826 |
420 |
720 |
780 |
3420 |
|
1200 |
3800 |
1700 |
950 |
1500 |
800 |
711 |
4043 |
540 |
800 |
940 |
3890 |
|
1600 |
4600 |
2146 |
1190 |
1900 |
800 |
686 |
4294 |
505 |
1000 |
1005 |
4788 |
|
2000 |
5550 |
2525 |
1390 |
2300 |
950 |
782 |
4454 |
564 |
820 |
974 |
6075 |
|
2400 |
6400 |
2990 |
1650 |
2700 |
1000 |
852 |
4454 |
389 |
1100 |
939 |
6918 |
|
2600 |
6800 |
3230 |
1800 |
2900 |
1000 |
1088 |
4562 |
414 |
1000 |
914 |
7286 |
|
2800 |
7260 |
3540 |
2000 |
3100 |
1060 |
1098 |
4810 |
404 |
1200 |
1004 |
8010 |
|
3000 |
7660 |
3695 |
2050 |
3300 |
1060 |
1098 |
4830 |
403 |
1200 |
1003 |
8894 |
并聯自動（手動）YLGX型旁濾器系統外形尺寸
|
DN |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
H |
H1 |
H2 |
H3 |
自重
W |
|
800 |
3100 |
1360 |
780 |
1200 |
700 |
533 |
3848 |
420 |
720 |
780 |
3280 |
|
1000 |
3390 |
1420 |
840 |
1320 |
750 |
603 |
3826 |
420 |
720 |
780 |
3420 |
|
1200 |
3800 |
1700 |
950 |
1500 |
800 |
663 |
4043 |
540 |
800 |
940 |
3890 |
|
1600 |
4600 |
2146 |
1190 |
1900 |
800 |
759 |
4294 |
505 |
1000 |
1005 |
4788 |
|
2000 |
5550 |
2525 |
1390 |
2300 |
950 |
782 |
4454 |
564 |
820 |
974 |
6075 |
|
2400 |
6400 |
2990 |
1650 |
2700 |
1000 |
788 |
4454 |
389 |
1100 |
939 |
6918 |
|
2600 |
6800 |
3230 |
1800 |
2900 |
1000 |
1088 |
4562 |
414 |
1000 |
914 |
7286 |
|
2800 |
7260 |
3540 |
2000 |
3100 |
1060 |
1098 |
4810 |
404 |
1200 |
1004 |
8018 |
|
3000 |
7660 |
3695 |
2050 |
3300 |
1060 |
1098 |
4830 |
403 |
1200 |
1003 |
8894 |

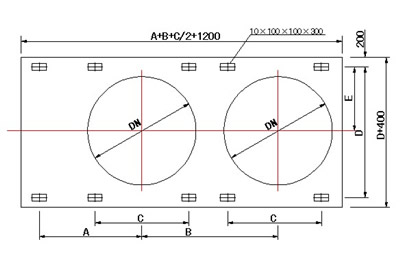

串、并聯自動（手動）YLGX型旁濾器基礎尺寸
|
DN |
A |
B |
C |
D |
E |
|
串聯 |
并聯 |
|
800 |
1230 |
1230 |
1200 |
600 |
1300 |
520 |
|
1000 |
1380 |
1380 |
1320 |
660 |
1360 |
520 |
|
1200 |
1420 |
1420 |
1500 |
900 |
1545 |
603 |
|
1600 |
1730 |
1730 |
1900 |
1300 |
1994 |
804 |
|
2000 |
2080 |
1900 |
2300 |
1700 |
2445 |
1065 |
|
2400 |
2350 |
2375 |
2700 |
1900 |
2910 |
1260 |
|
2600 |
2420 |
2460 |
2900 |
2300 |
3170 |
1370 |
|
2800 |
2580 |
2610 |
3100 |
2510 |
3460 |
1460 |
|
3000 |
2710 |
2750 |
3300 |
2700 |
3605 |
1555 |
